Drone Pemetaan Proyek Konstruksi : Melihat Proyek dari Langit

Di atas bentang tanah yang sibuk, drone melayang seperti bintang kecil di siang hari—hening namun penuh informasi. Dari perspektif inilah kita menata ulang cara memandang proyek. Dengan sekali terbang, hamparan lahan berubah menjadi peta hidup: tekstur tanah, kemiringan lereng, hingga urat-urat akses jalan. Di awal artikel ini, kami menegaskan fokus: drone pemetaan proyek konstruksi adalah jembatan antara imajinasi rencana dan realitas lapangan.

Definisi & Output Data Utama

Orthomosaic & kontur. Orthomosaic adalah mosaik foto udara yang telah dikoreksi geometri sehingga setiap piksel mewakili posisi sebenarnya. Di atasnya, garis kontur dibangkitkan untuk menggambarkan elevasi. Kedua data ini memudahkan penentuan batas kerja, drainase, dan penataan akses.

DSM/DTM & point cloud. DSM (Digital Surface Model) menangkap permukaan—termasuk vegetasi dan struktur—sementara DTM (Digital Terrain Model) fokus pada tanah “bersih”. Dari ribuan titik 3D (point cloud), volume galian-timbunan (cut & fill) dihitung lebih objektif.

Mesh 3D & fotorealistik. Saat model permukaan dipadatkan dan diberi tekstur, jadilah mesh 3D yang bisa diputar, diukur, dan dipresentasikan. Inilah jendela intuitif bagi manajemen, kontraktor, hingga pemangku kepentingan non-teknis.

Ringkasnya: drone mengubah cahaya menjadi data; dan data menjadi keputusan.

Manfaat Kunci untuk Developer

Kecepatan & biaya. Luas 50–100 hektar dapat dipetakan dalam hitungan jam. Ini memangkas hari-hari survei manual dan menurunkan biaya kunjungan lapangan berulang.

Akurasi & keselamatan. Dengan RTK/PPK serta titik kontrol tanah (GCP), posisi dapat dipetakan hingga level sentimeter. Area berisiko—tebing, genangan, atau lokasi alat berat—diobservasi dari udara tanpa membahayakan tim.

Transparansi & kolaborasi. Data yang konsisten membuat komunikasi lebih jernih. Owner, konsultan, kontraktor, dan pemerintah daerah membaca peta yang sama; minim miskomunikasi, minim klaim, maksimal akuntabilitas.

Kapan Drone Paling Efektif Dipakai

Pra‑konstruksi. Studi kelayakan, perencanaan mass grading, dan inventarisasi lahan. Kontur dan ortho membantu rancangan awal jalan, jaringan air, hingga pemilihan lokasi kantor proyek.

Konstruksi berlangsung. Monitoring progres berkala (mingguan/bulanan), pemeriksaan akses, penilaian material, dan verifikasi pekerjaan—apakah galian mencapai kedalaman rencana? Apakah timbunan sesuai elevasi target?

Pasca‑konstruksi. Dokumentasi as‑built, penyerahan aset, serta baseline untuk pemeliharaan. Model 3D menjadi arsip digital yang bisa dirujuk kapan saja.

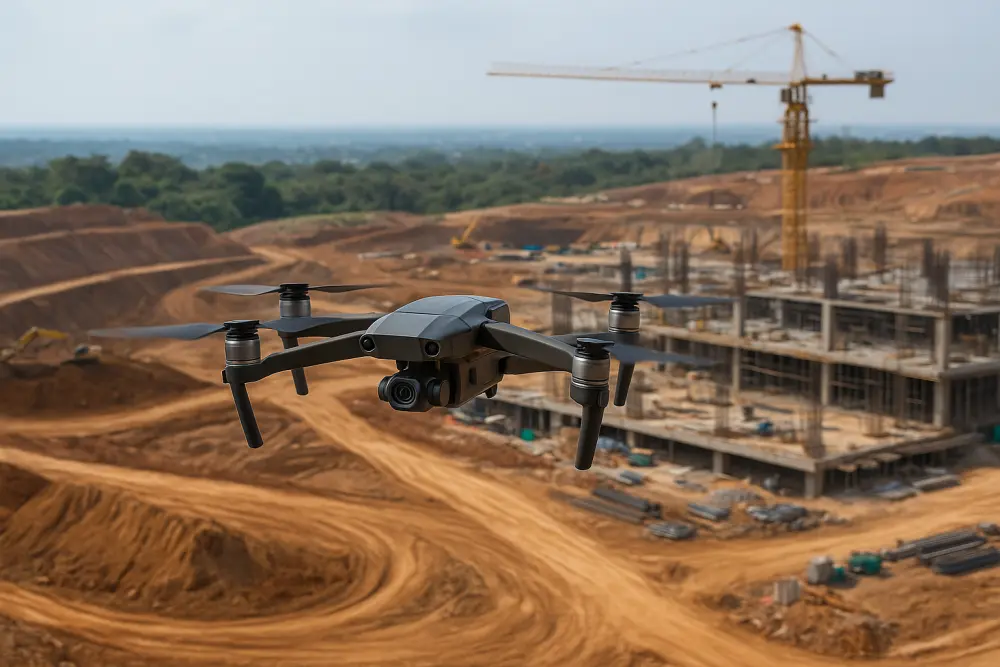

drone pemetaan proyek konstruksi

Alur Kerja Nayaka Aerial (SOP Lapangan)

Pre‑flight & izin. Kami memastikan koordinasi dengan pengelola proyek, otoritas setempat, dan keselamatan area terbang. Rencana jalur (flight plan) disiapkan dengan ketinggian, overlap, dan kecepatan optimal.

Akuisisi RTK/PPK & GCP. Drone terbang mengikuti grid; stasiun referensi/PPK mencatat koreksi posisi. GCP ditempatkan strategis untuk mengikat koordinat. Hasilnya: georeferensi andal.

QC & pemrosesan. Foto diperiksa (blur, paparan, jeda) lalu diolah menjadi orthomosaic, DSM/DTM, point cloud, dan mesh 3D. Kontrol kualitas mencakup RMSE, pemeriksaan distorsi, dan gap area.

Validasi & serah terima. Data di-review bersama tim teknis proyek. Paket deliverable diserahkan lengkap: peta geotif, kontur (DWG/DXF), laporan kualitas, serta viewer 3D ramah manajemen.

Integrasi ke BIM & GIS

Ekspor data & interoperabilitas.

Data dari drone pemetaan kontruksi berupa File yang dapat diekspor ke format umum (GeoTIFF, LAS/LAZ, OBJ, DXF) agar mudah dibaca BIM/GIS seperti Civil 3D, InfraWorks, QGIS, hingga Revit untuk koordinasi rancang-bangun.

Kolaborasi lintas tim.

Dengan dasbor sederhana, stakeholder melihat progres dalam layer-layer data: batas kerja, stok material, elevasi, hingga foto inspeksi. Keputusan tak lagi bergantung pada cerita; ia berdiri di atas bukti.

Studi Kasus Ringkas (Lokal Indonesia)

Jalan & jembatan. Pada proyek pelebaran jalan, drone memetakan koridor sepanjang beberapa kilometer. Hasil kontur memperlihatkan titik rawan genangan; desain elevasi diperbaiki, banjir musiman berkurang.

Kawasan industri/kota baru. Di lahan ribuan hektar, pemetaan udara berkala memverifikasi progres cut & fill, menandai area yang menyimpang dari rencana, dan mempercepat serah-terima tahap demi tahap.

Estimasi Biaya & Timeline

Faktor penentu biaya. Luas area, kompleksitas (kawasan padat/terbuka), kebutuhan akurasi (GCP/RTK), jenis deliverable (hanya ortho atau termasuk mesh 3D), dan jumlah kunjungan berkala.

Perkiraan durasi. Perencanaan 1–2 hari, akuisisi 1 hari untuk puluhan hektar, pemrosesan 2–5 hari tergantung deliverable, kemudian sesi validasi bersama tim proyek.

Catatan: Kami menyusun rencana yang realistis; lebih baik akurat sejak awal daripada cepat namun mengulang.

Checklist Memilih Vendor Drone

  • Legalitas & keselamatan: izin terbang, prosedur K3, mitigasi area sensitif.

  • Portofolio & referensi: contoh orthomosaic, kontur, model 3D, laporan QC.

  • Teknologi & workflow: RTK/PPK, GCP, standar dokumentasi, backup data.

  • Jaminan kualitas: metrik error (RMSE), revisi bila ada gap, dan SLA yang jelas.

  • Kolaborasi: kemampuan integrasi ke BIM/GIS dan pelatihan penggunaan data untuk tim Anda.

Tabel Singkat: Deliverable & Kegunaan

Deliverable Format Umum Kegunaan Praktis
Orthomosaic resolusi tinggi GeoTIFF/JPEG Dokumentasi progres, inspeksi visual, koordinasi lapangan
Kontur & model elevasi (DSM/DTM) GeoTIFF/DWG Desain drainase, grading, cut & fill
Point cloud 3D LAS/LAZ Pengukuran jarak, luasan, volume, as‑built
Mesh 3D fotorealistik OBJ/FBX Presentasi ke manajemen/pemangku kepentingan
Laporan QC & metadata PDF/CSV Audit akurasi dan transparansi pekerjaan

FAQ

1) Apa itu drone pemetaan proyek konstruksi?
Pemanfaatan drone ber-GNSS (RTK/PPK) untuk memotret area proyek secara sistematis dan mengubahnya menjadi peta/3D yang presisi—mulai orthomosaic hingga point cloud.

2) Seberapa akurat hasilnya?
Dengan GCP dan koreksi posisi, akurasi dapat mencapai level sentimeter. Hasilnya cukup untuk kontrol elevasi, estimasi volume, dan as‑built.

3) Apakah menggantikan surveyor?
Tidak. Drone mempercepat akuisisi data dan memperluas cakupan, sementara surveyor tetap penting untuk kontrol, penentuan titik dasar, dan verifikasi.

4) Kapan waktu terbaik memakai drone?
Pra‑konstruksi untuk baseline; saat konstruksi untuk monitoring progres rutin; dan pasca‑konstruksi untuk dokumentasi as‑built.

5) Bagaimana soal perizinan dan keselamatan?
Vendor harus mematuhi arahan otoritas penerbangan sipil dan kebijakan setempat, serta menerapkan SOP K3 di area proyek.

6) Apakah data bisa masuk ke BIM/GIS?
Bisa. Data diekspor ke format umum agar dapat dibaca Civil 3D, QGIS, InfraWorks, atau Revit demi koordinasi yang mulus.

7) Berapa lama prosesnya?
Umumnya 3–7 hari dari perencanaan hingga serah terima, tergantung luas dan jenis deliverable.

8) Apa langkah pertama yang disarankan?
Mulai dari konsultasi area dan tujuan data. Lalu kami susun flight plan, izin, dan jadwal akuisisi.
👉 Internal link: Jasa Drone Pemetaan Lahan – Nayaka Aerial

Langit selalu jujur: ia memperlihatkan apa yang ada, bukan apa yang kita kira. Jika Anda ingin keputusan yang lebih cepat, aman, dan transparan, biarkan data udara memandu. Hubungi Nayaka Aerial untuk pemetaan pertama Anda—dan lihat bagaimana peta berubah menjadi keunggulan proyek.
